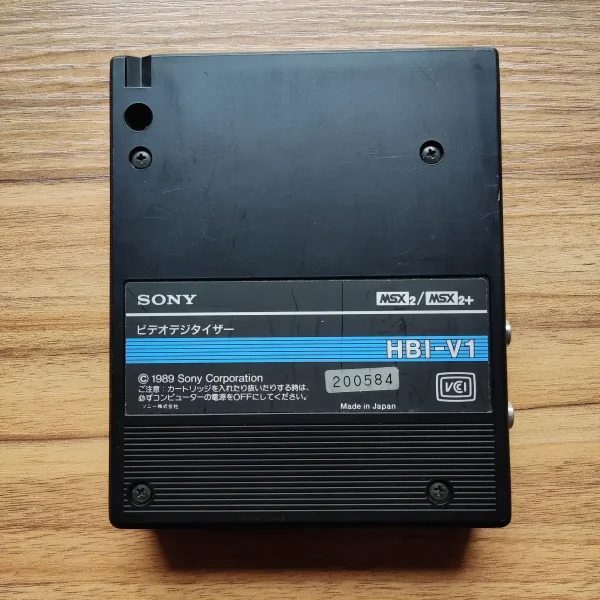

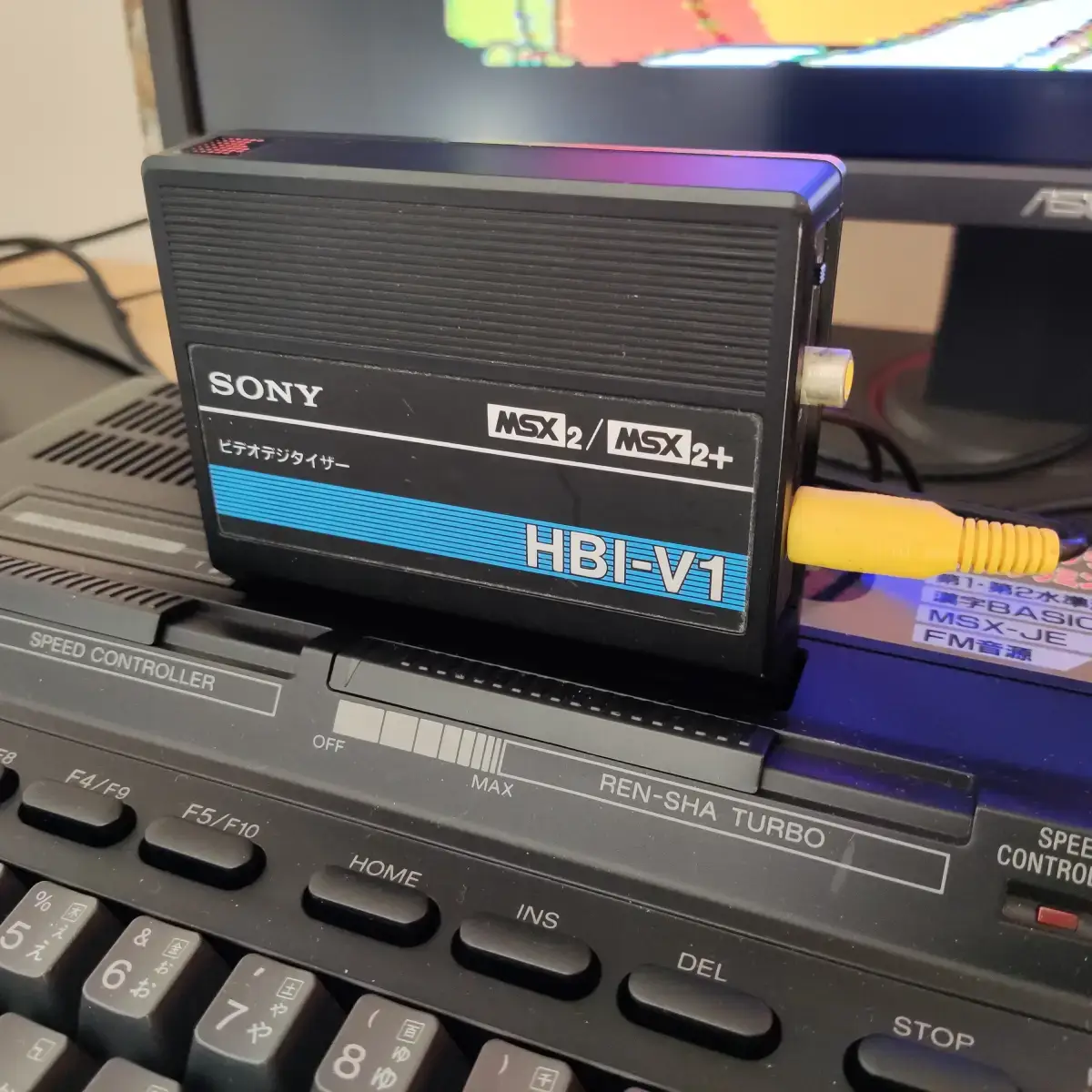

SONY HBI-V1

A propos

Cet accessoire pionnier offrait aux créateurs la possibilité de travailler avec de véritables images vidéo : les transformer, les coloriser et les réutiliser comme base graphique pour des dessins ou des expérimentations multimédia.

Véritable précurseur de l’imagerie numérique domestique, le HBI-V1 est aujourd’hui un objet de collection rare, apprécié autant pour son rôle historique que pour ses possibilités techniques uniques.

Caractéristiques techniques détaillées

• Compatibilité vidéo :

  • Version d’origine : NTSC 60 Hz (525 lignes)

  • Version modifiée : PAL 50 Hz (625 lignes)

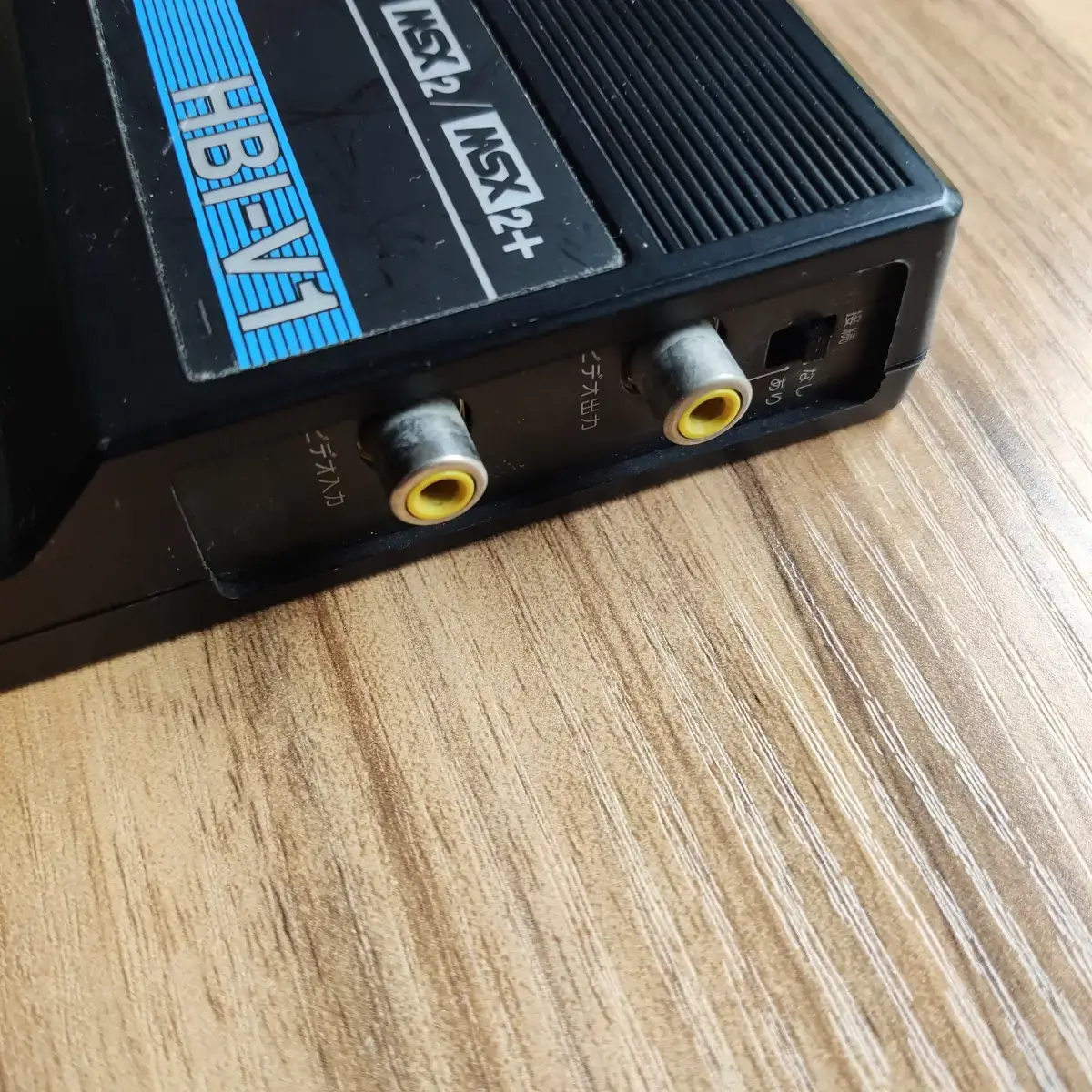

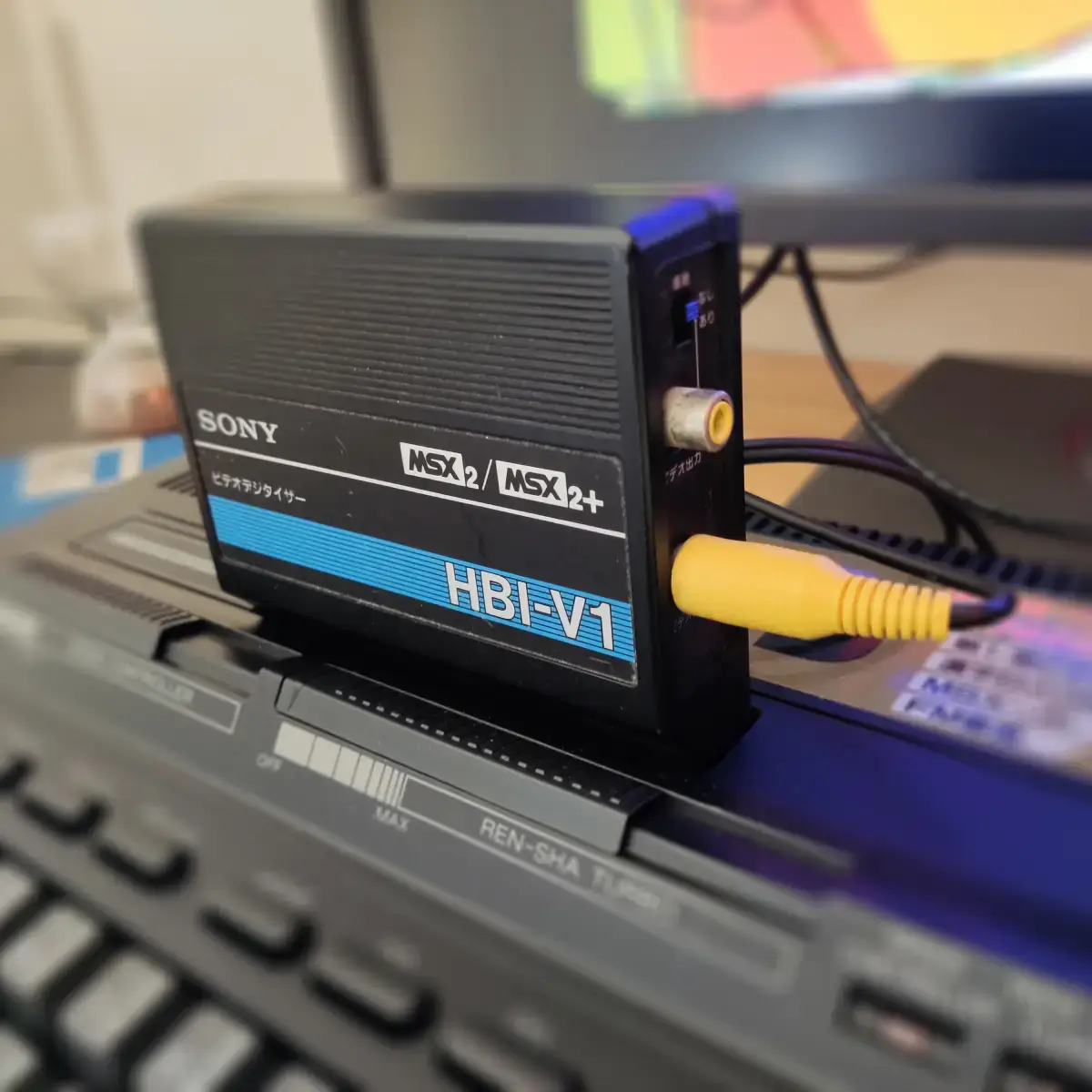

• Entrées / sorties :

  • Composite vidéo IN (RCA)

  • Composite vidéo OUT (RCA) avec interrupteur de terminaison 75 Ω (influence sur la luminosité)

• Conversion :

  • Séparation du signal composite en R, G, B via un circuit TV standard

  • Conversion A/N sur 6 bits par canal

  • Stockage en 64 Ko de VRAM après conversion en YJK

  • Contrôlé par le processeur graphique OKI/Sony MSM79V023

Modes supportés

• MSX2 : digitalisation possible uniquement en SCREEN 8 (256 couleurs)

• MSX2+ / Turbo R : support des modes SCREEN 10, 11, 12 (jusqu’à 19268 couleurs avec YJK)

• Résolution maximale : 256 × 424 pixels en entrelacé (non temps réel)

Particularités PAL / NTSC

• Oscillateur : NTSC = 3.579545 MHz, PAL = 4.433619 MHz

• Résistances modifiées pour l’adaptation au standard

• Sur la version PAL, seules les 525 premières lignes sont numérisées (comme en NTSC), les 100 lignes supplémentaires PAL ne sont pas exploitées.

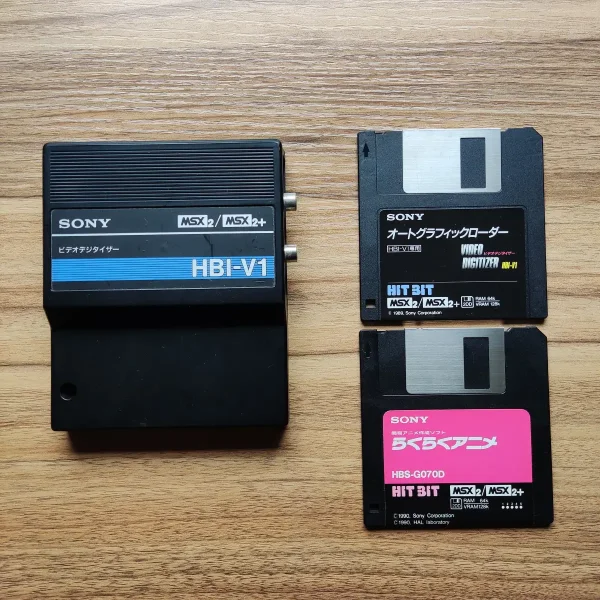

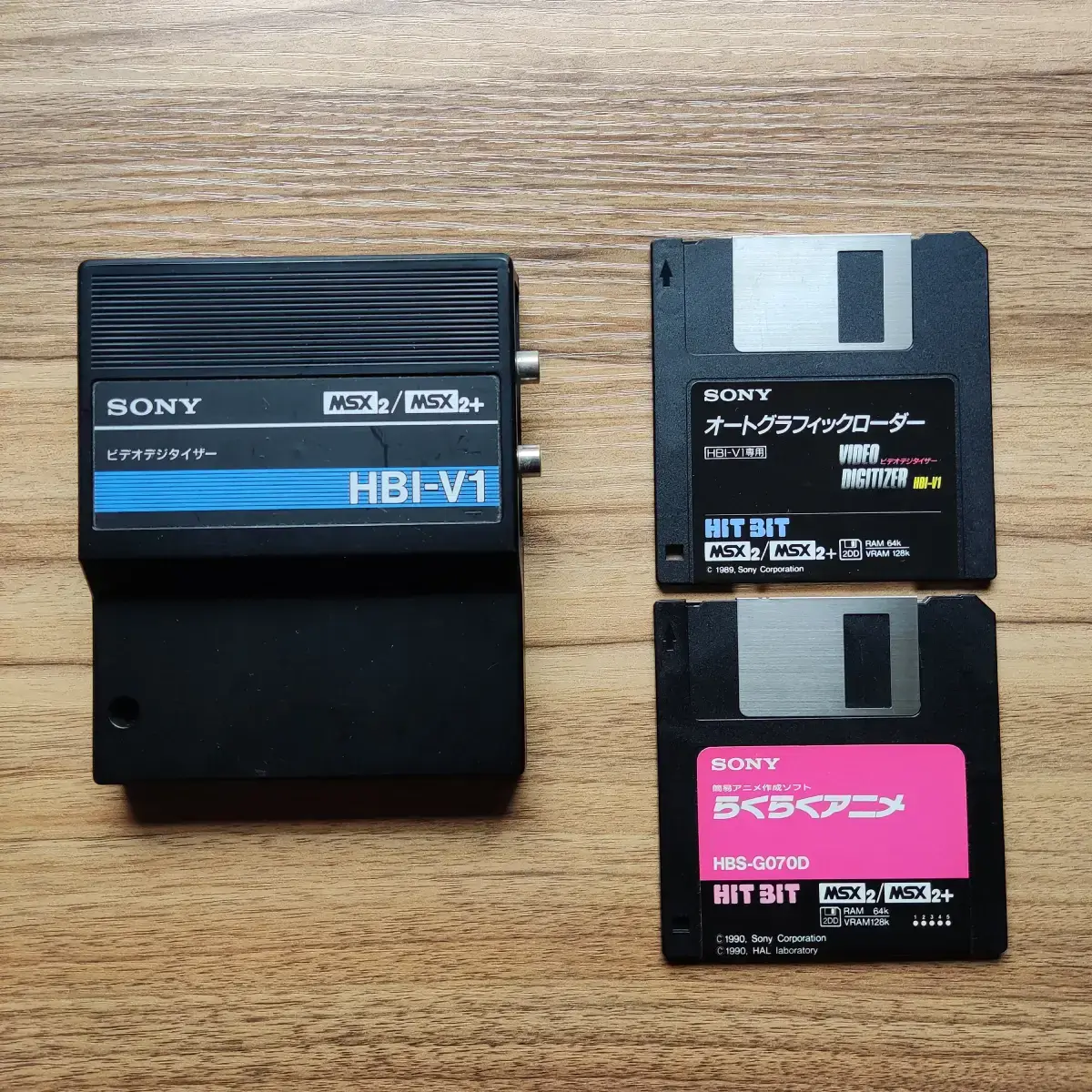

Contenu vendu sur le site

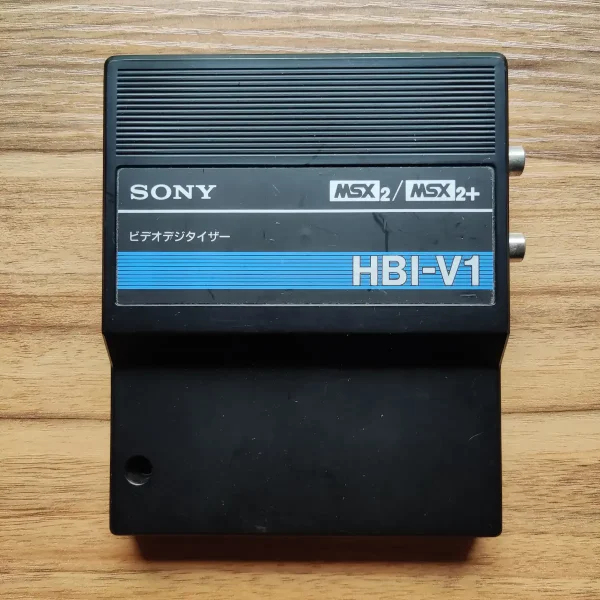

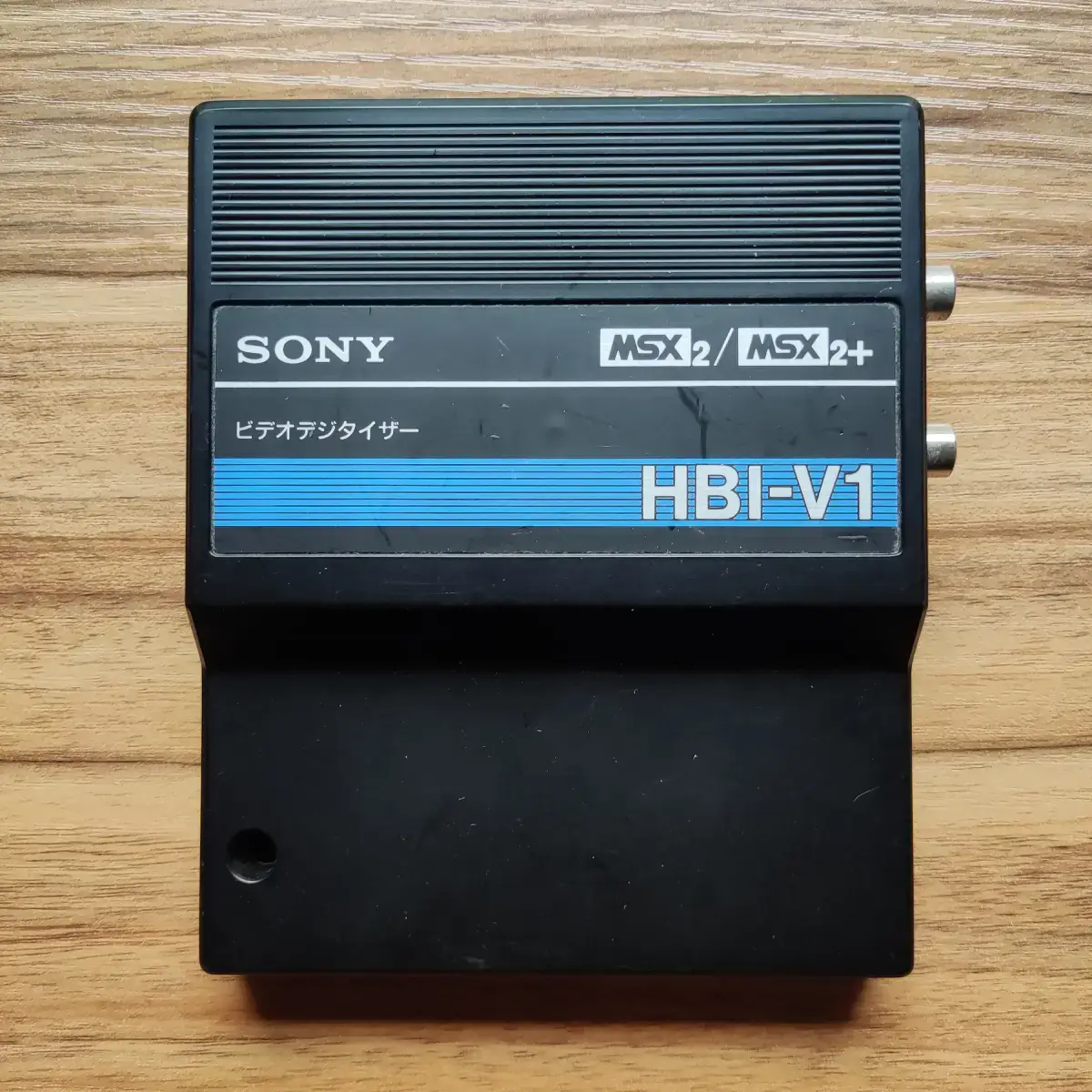

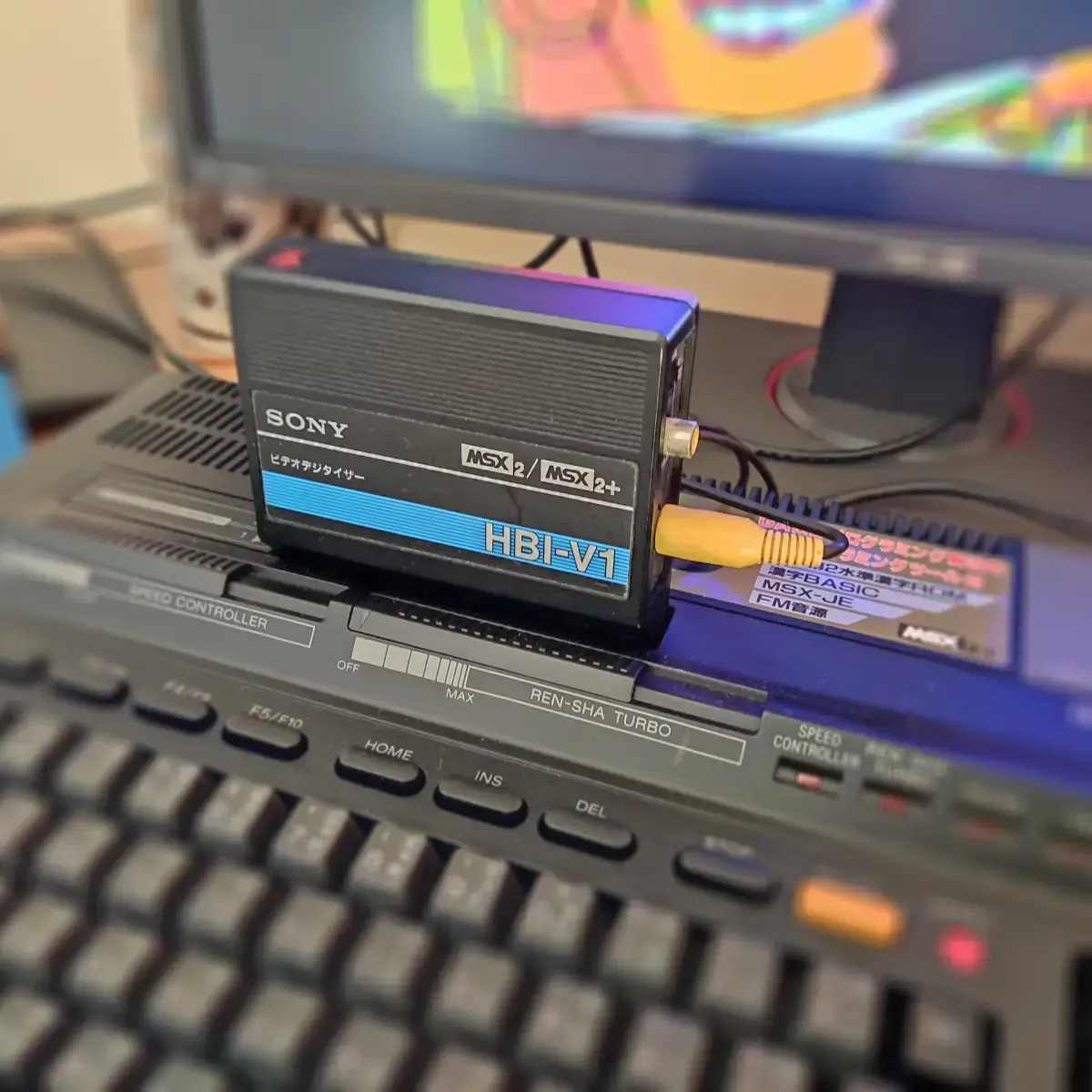

• Cartouche HBI-V1

• Selon les lots : logiciel de démonstration / disquette avec routines graphiques

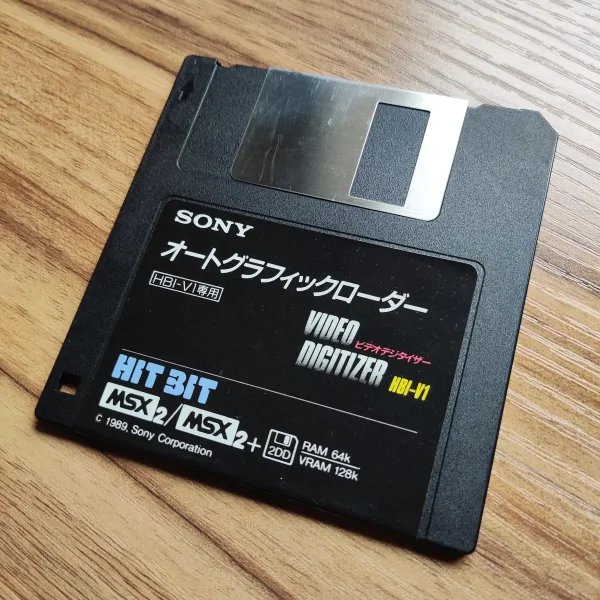

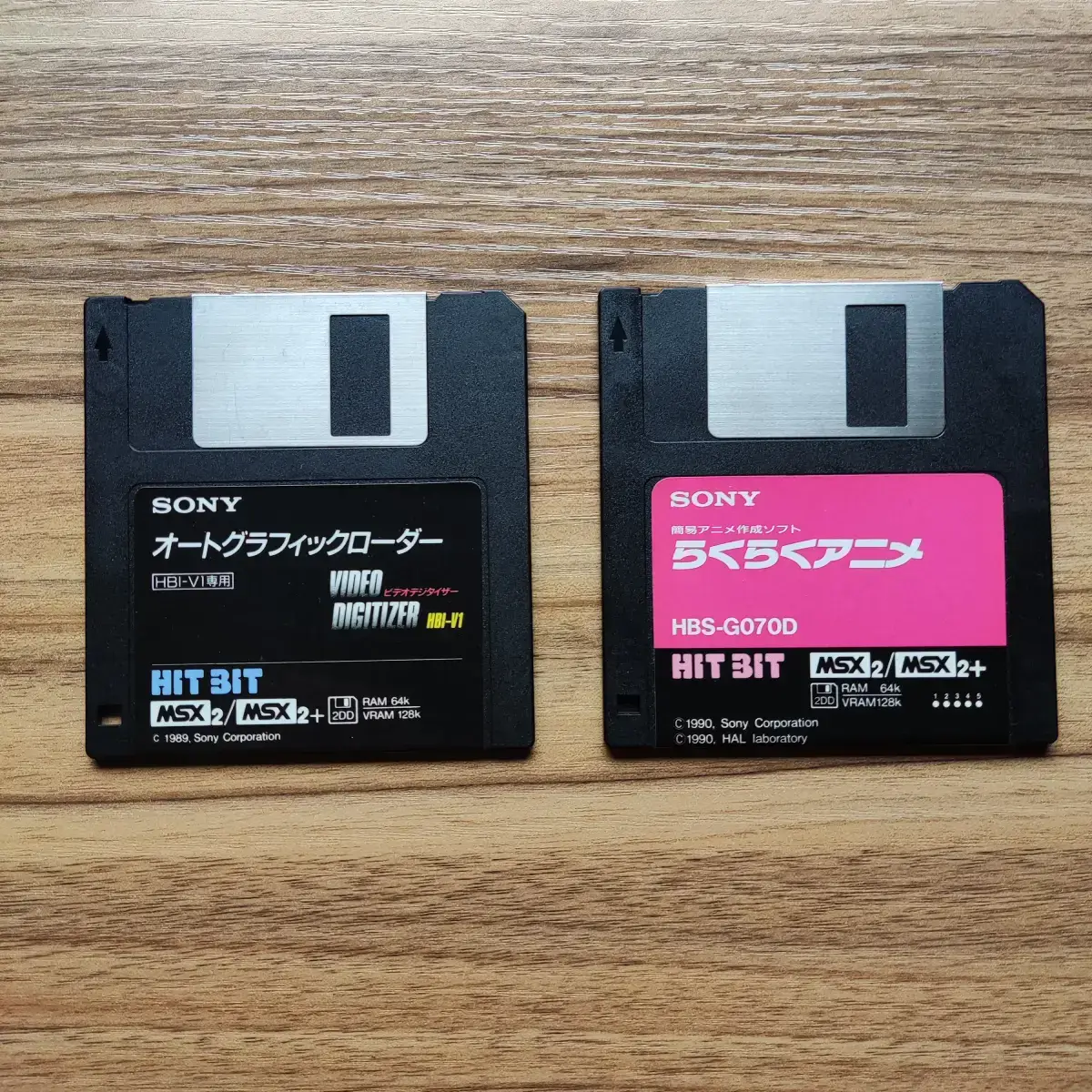

• Disquette HBI-V1 Video Digitizer

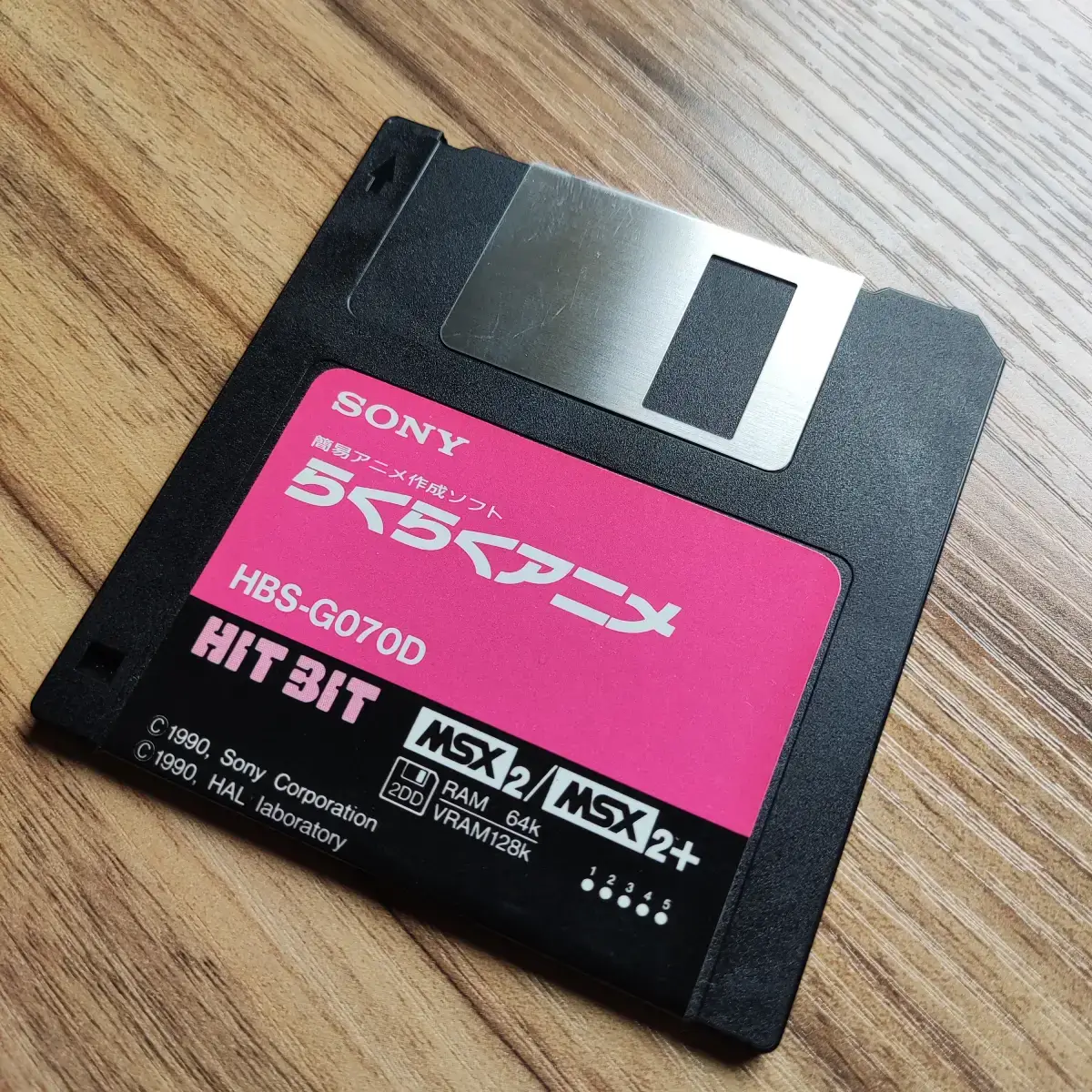

• Disquette HBS-G070D Animation Tool

Anecdote & programmation

• Une commande BASIC spécifique, _AD, permettait de lancer la capture d’image.

• La vitesse de digitalisation restait limitée : il ne s’agissait pas de vidéo temps réel mais d’images fixes.

• Le HBI-V1 était souvent utilisé par des graphistes pour créer des sprites ou décors en reprenant des silhouettes filmées.

Le Sony HBI-V1 n’était pas livré seul : Sony fournissait également une extension pour BASIC appelée SonyVideo2 BASIC.
Cette dernière ajoutait de nouvelles commandes permettant de contrôler le processus de digitalisation et d’exploiter les images capturées directement depuis l’environnement BASIC du MSX.

⚙️ Nouvelles instructions BASIC

• CALL AD : digitalisation automatique d’une image depuis l’entrée vidéo → stockage en VRAM du HBI-V1.

• CALL FMD : digitalisation manuelle avec copie simultanée en VRAM du MSX et du HBI-V1.

• CALL MD : digitalisation manuelle avec stockage uniquement dans le HBI-V1.

• CALL DCOPY : transfert des données de la VRAM du HBI-V1 vers la VRAM du MSX.

• CALL DCLS : effacement de la mémoire vidéo interne du HBI-V1.

️ Fonctions d’affichage

• CALL DFONT : écriture directe de texte sur un écran bitmap (SCREEN 5 à 8, 10 à 12) sans passer par OPEN.

• CALL YJK : ajustement fin des couleurs YJK (MSX2+ uniquement), pour modifier la luminosité ou la teinte en lien avec les valeurs RGB.

Fonctions système

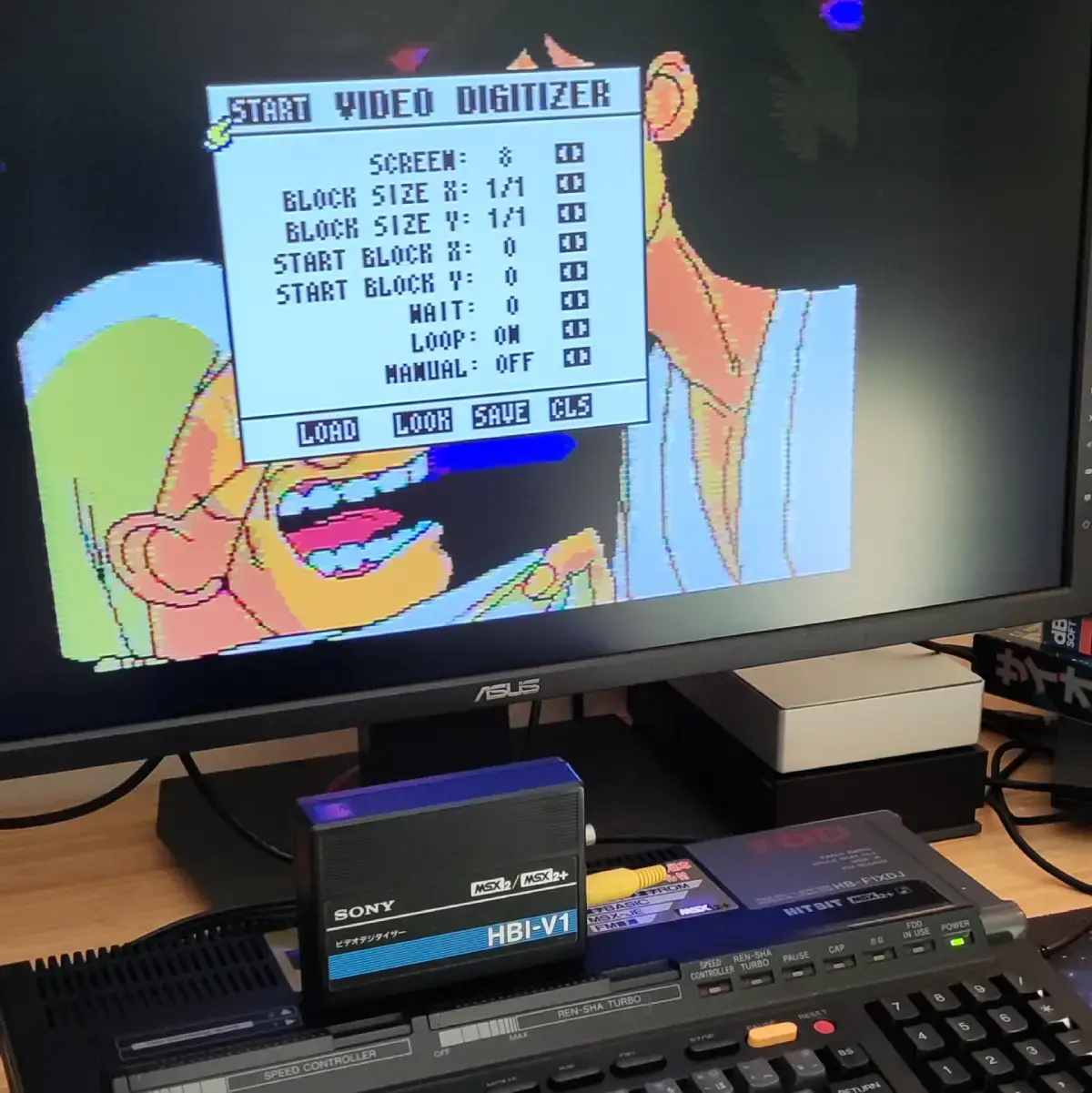

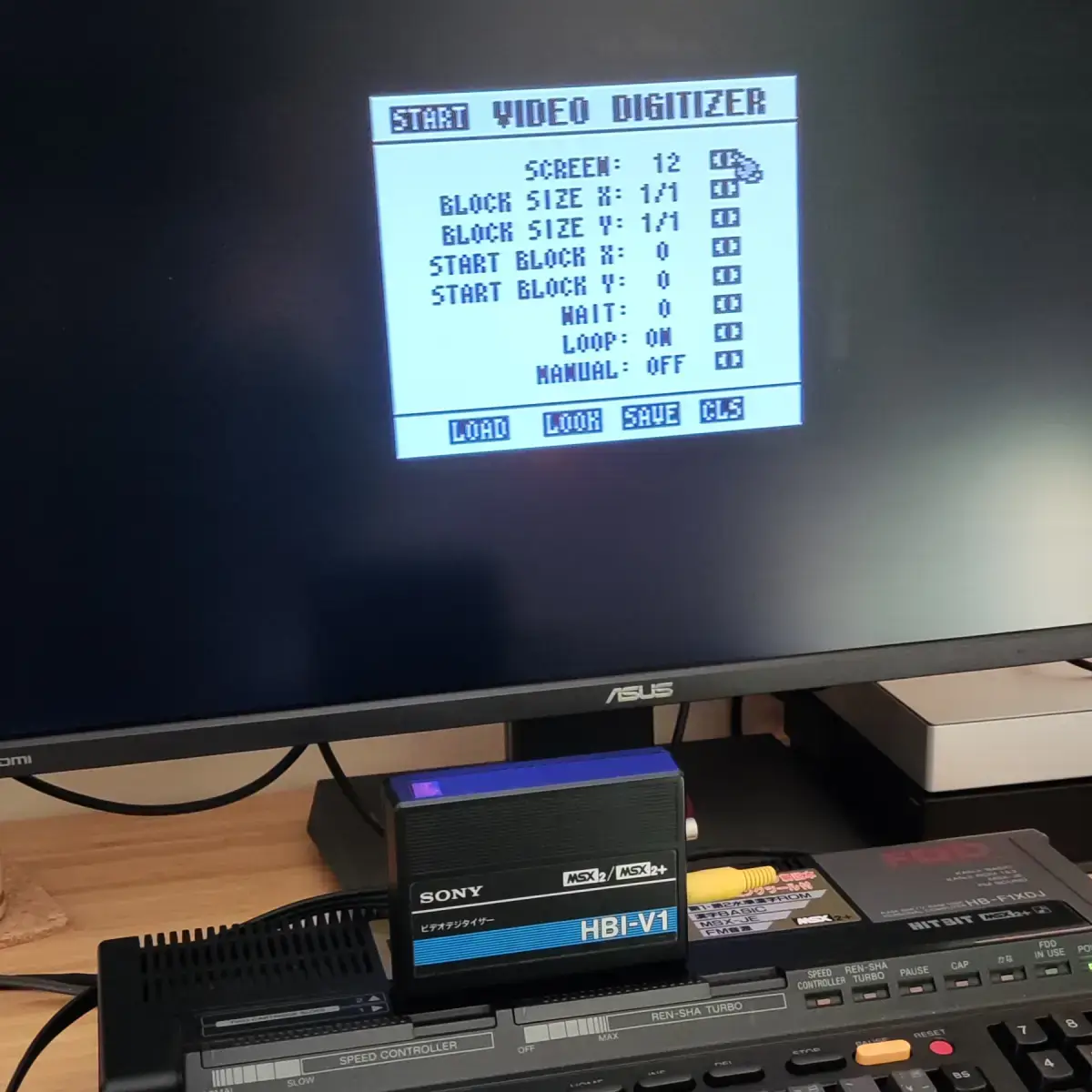

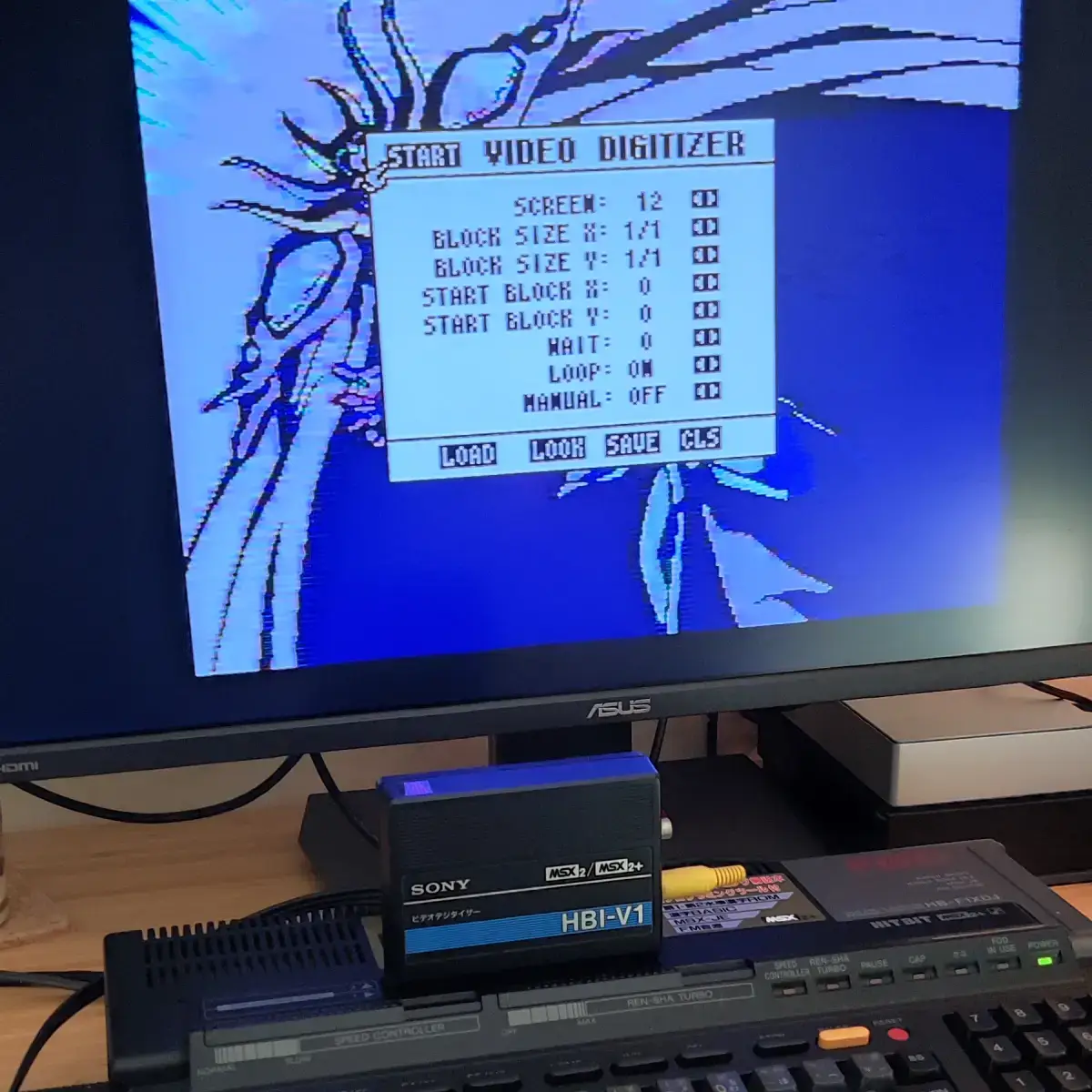

• CALL DG : lancement du logiciel interne de digitalisation intégré au HBI-V1.

• CALL TOBAS : retour direct à BASIC (reboot du système).

En tout, 8 nouvelles instructions rendaient le MSX capable de manipuler de véritables images digitalisées, ouvrant la voie à des expérimentations inédites à la fin des années 80.
